★  Y7037PF是利用硅外延工藝生產的PNP型帶偏置電阻三極管芯片

★ 圓片尺寸：5英寸

★ 利用該芯片封裝的三極管典型成品有LMUN2116

★ Y7037PF與Y7037NF構成互補對管

★ R1=4.7KΩ，R2=∞

★ ICM =100mA，PCM =250mW(SOT-23)，Tj：-55-150℃。

★ 芯片尺寸：0.37×0.37 (mm)2

★ 壓焊區尺寸  B區壓焊尺寸：90×90(μm) 2

               E區壓焊尺寸：100×100(μm) 2

★ 正面電極：鋁，厚度2.5 mm

★ 芯片背極：背金(多層金)

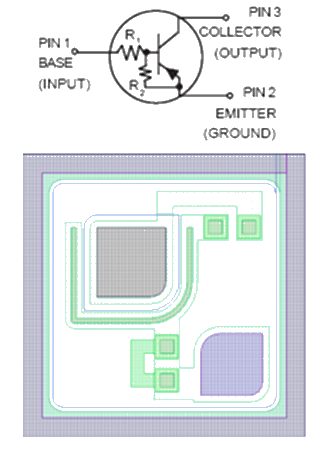

   芯片背極為集電極，基極與發射極的鍵合點位置見右圖

★ 芯片厚度：180±20 (mm)

★ 劃片道寬度：50mm
