★ Y1648PBY是利用硅外延工藝生產的PNP型小功率中壓三極管芯片

★ 圓片尺寸：5英寸

★ 利用該芯片封裝的三極管典型成品有SS8550主要作為放大器

★ Y1648PBY與Y1648NBY構成互補對管

★ ICM = -1.5A，PCM = 1W（TO-92），Tj：-55-150℃

★ 芯片尺寸：0.48 X 0.48 (mm)2

★ 壓焊區尺寸   B區壓焊尺寸：100×100(μm)2

                E區壓焊尺寸：100×100(μm) 2

★ 正面電極：鋁，厚度3.3μm

★ 表面鈍化：PSG

★ 芯片背極：背錫

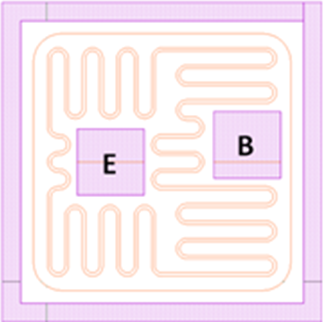

   芯片背極為集電極，基極與發射極的鍵合點位置見右圖

★ 芯片厚度：230±20 (μm)

★ 劃片道寬度：50μm
