★ Y1534NC是利用硅外延工藝生產的NPN型小功率中壓三極管芯片
★ 圓片尺寸：5英寸
★ 利用該芯片封裝的三極管典型成品有PBSS2515
★ ICM = 500mA，PCM = 625mW，Tj：-55-150℃
★ 芯片尺寸：0.34X 0.34(mm)2
★ 壓焊區尺寸 B區壓焊尺寸：88×88 (μm) 2
E區壓焊尺寸：86×86 (μm) 2
★ 正面電極：鋁，厚度3.3 mm
★ 表面鈍化：SiON
★ 芯片背極：背金

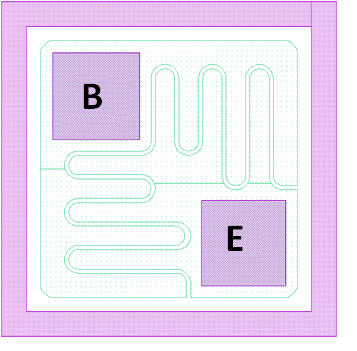

芯片背極為集電極，基極與發射極的鍵合點位置見右圖
★ 芯片厚度：180±20 (mm)
★ 劃片道寬度：50mm
