Integrated Circuit

UTC1240A 電話機電路

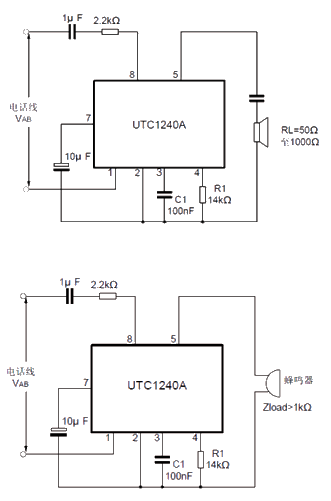

UTC1240A是一單片集成電路,與電聲換能器相連接后可替代電話機電路中機械振鈴部分。這兩個電路都能用來直接驅動壓電陶瓷換能器(蜂鳴器)。

★UTC1240A的輸出端需要一個耦合電容。

★UTC1240A的輸出沒有電流限制功能,所以建議使用50Ω以上的直流負載。

★內部振蕩器產生的兩個音頻頻率由另外一個內部振蕩器產生的低頻頻率交替切換,通過輸出放大器驅動揚聲器發(fā)出聲音。兩個音頻 和交替頻率都可由外部元件來調整。

★電路的供電電源由交流鈴流信號整流獲得,電路經過特殊設計以使得電話線上的噪聲或鈴流信號的波動不影響電路的正常工作。

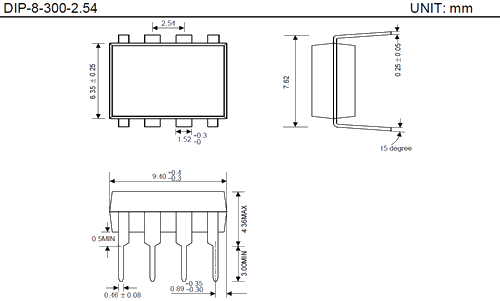

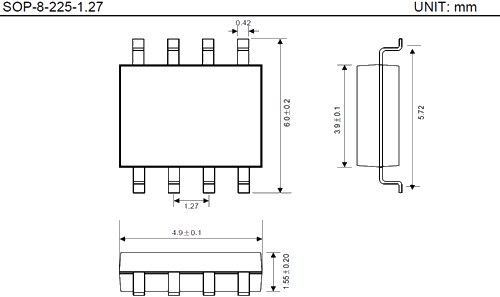

★UTC1240A的封裝形式均為8引線雙列直插式和扁平貼片塑封。



產品特性

★低電流消耗以允許四臺話機并聯(lián)使用

★外圍元件少

★音頻和交替頻率可由外部元件調整橋式整流電路

★內部集成有帶齊納二極管過壓保護的

★內部集成有電壓和電流滯后電路
