UTC4140是一款適用于交流插座家用電器漏電斷路器的低功率控制器。 這些設備檢測危險的電流路徑，如落入水中的電器。在發生有害或致命沖擊之前，滅弧室會打開線路。

    在內部，UTC4140具有二極管橋式整流器，齊納并聯穩壓器，運算放大器，電流參考，時間延遲電路，鎖存器和SCR驅動器。

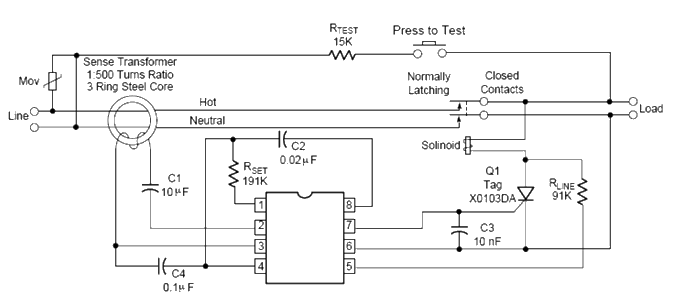

外部感測變壓器，SCR，繼電器，兩個電阻器和三個電容器完成了電路中斷器的設計。 簡單的布局和最少的元件數量確保易用性和長期可靠性。

產品特性

*由交流電源供電

*內置橋式整流器

*直接接口到SCR

*350μA靜態電流

*可調節的跳閘電流

*可調延時

*最少的外部組件

*符合UL 943要求

*特別適用于雙線系統

*用于110V或220V系統
