★ Y1534NA是利用硅外延工藝生產的NPN型三極管芯片
★ 圓片尺寸：5英寸
★ 利用該芯片封裝的三極管典型成品有PN2222A
★ ICM =600mA，PCM =625mW（TO-92），Tj：-55-150℃
★ 芯片尺寸：0.34×0.34 (mm)2
★ 壓焊區尺寸 B區壓焊尺寸：90×90 (μm) 2
E區壓焊尺寸：86×86 (μm) 2
★ 正面電極：鋁，厚度3.3 mm
★ 表面鈍化：SIN
★ 芯片背極：背金(多層金)

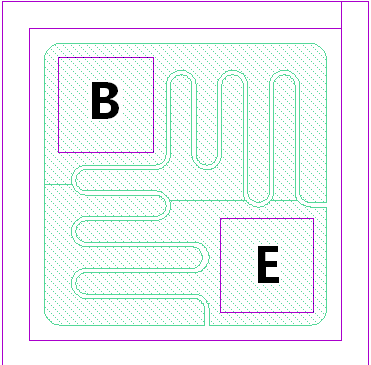

芯片背極為集電極，基極與發射極的鍵合點位置見右圖
★ 芯片厚度：230±20 (mm) / 180±20 (mm)
劃片道寬度：50mm
