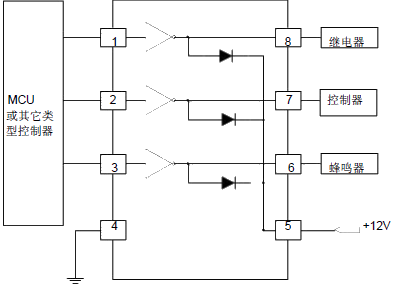

ULN2001D 都是單片集成高耐壓、大電流達林頓管陣列，電路內部包含三個獨立的達林頓管驅動單路。電路內部設計有續流二極管，可用于驅動繼電器、步進電機等電感性負載。單個達林頓管集電極可輸出 500mA 電流。將達林頓管并聯可實現更高的輸出電流能力。該電路可廣泛應用于繼電器驅動、照明驅動、顯示屏驅動(LED)、步進電機驅動和邏輯緩沖器。

    ULN2001D 的每一路達林頓管串聯一個2.7K 的基極電阻，在 5V 的工作電壓下可直接與TTL/CMOS 電路連接，可直接處理原先需要標準邏輯緩沖器來處理的數據。

    除此之外，ULN2001D 的每一路達林頓管輸入級均 設計了一個 4K 的對地下拉電阻，可防止由于單片 機狀態不定導致的負載誤動作。

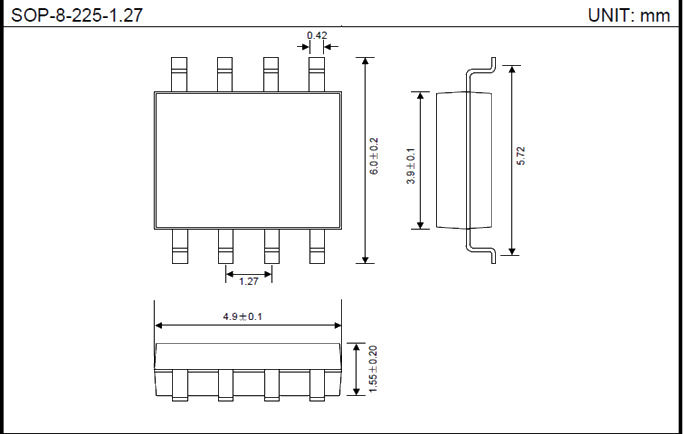

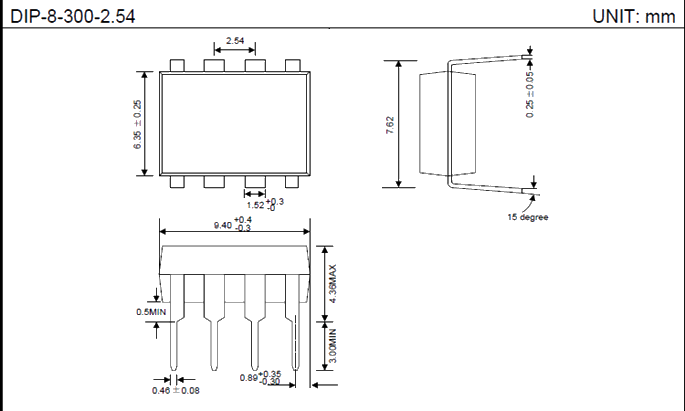

產品特性

★500mA 集電極輸出電流(單路)

★耐高壓(50V)

★輸入兼容 TTL/CMOS 邏輯信號

★廣泛應用于繼電器驅動

★集成 4K 對地下拉電阻
